三相变频电源面板操作说明，三进三出变频电源显示面板使用说明

1、绿色长方形为开机启动键（打开输入开关，过30秒再按启动键）

2、红色长方形为复位键（1.比如关机时，可按此键后在关输入开关和输出开关。2.使用中出现报警可按红色长方形再按绿色长方形可以正常工作）

3、拔式按键为可调输出频率，所显示在面板上面的Hz位置。

4、U.V.W为输出相数切换，输出端子接哪相切换到哪个位置。

5、红色正方形加盖为高低档，高档时灯亮（0-520V），低档时灯不亮（0-260V）。

6、数字旋钮调输出电压，所显示在面板上面的V位置。

Hz（显示输出频率），V（显示输出电压），A（显示输出电流，所带的输出电流值），

W（显示输出功率，所带的输出设备功率）

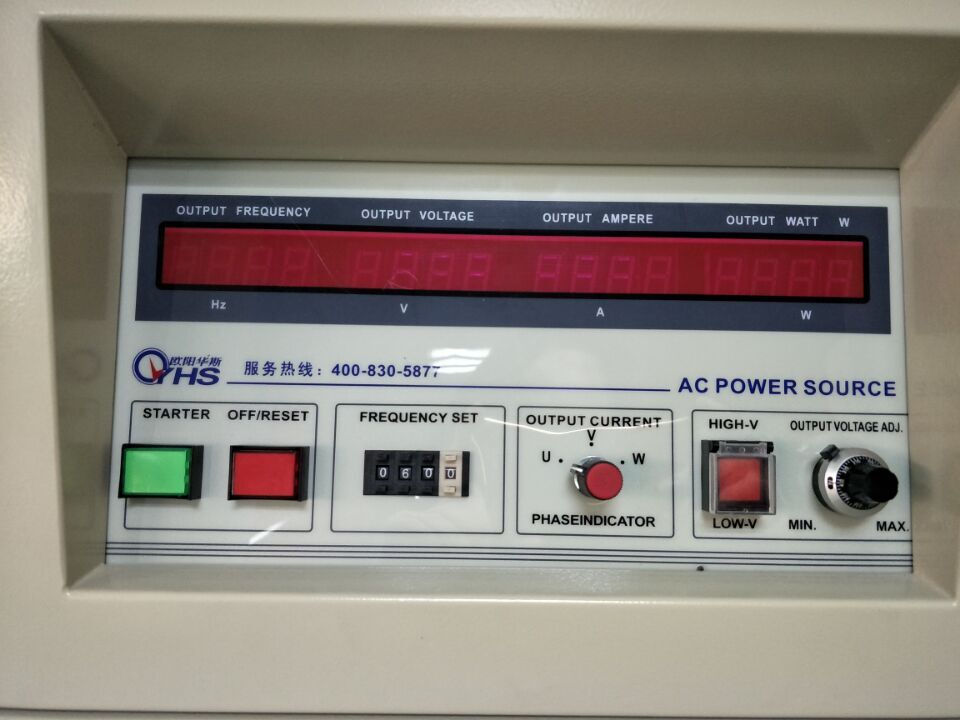

 如图
