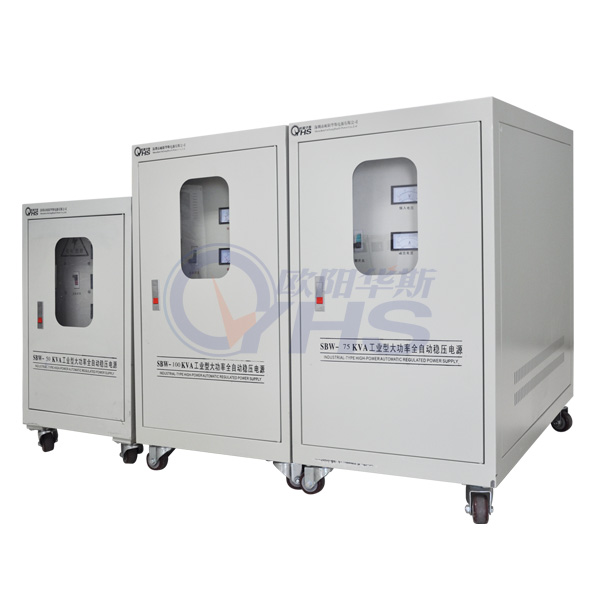

5KVA稳压器故障维护知识

发布时间：2014-08-30　　来源：欧阳华斯电源

一、欧阳华斯稳压器工作原理

5KVA稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。容量较大的稳压器，还采用电压补偿的原理工作。

二、欧阳华斯稳压器产品分类

自耦式---非补偿式稳压电源（单相0.5kVA～3kVA，三相9kVA及以下）容量较小，有110V电压输出。

补偿式---补偿式稳压电源（单相5kVA立式及以上，三相15kVA及以上）有补偿变压器，无110V输出。

三、欧阳华斯稳压器主要技术参数

项目	单相	三相（三相四线制，分调式）
稳压器输入电压范围	160V～250V	相电压为160V ～ 250V 线电压为280V ～ 430V
稳压器输出电压	220V或110V	相电压220V线电压380V
稳压器过电压保护值	246V±4V	相电压246V±4V（以相电压为准）线电压426V
稳压器稳压精度	±4%

四、欧阳华斯稳压器选型方法

1、容量安全系数

交流稳压电源是以输出视在功率(kVA)为标称额定容量，而一般情况下负载都不是纯电阻性的，即功率因数COS￠≠1，稳压器实际能输出的有功功率kW=容量(kVA)×COS￠。所以在实际选型时要按用电设备的额定功率、功率因数和负载类型等具体情况来合理选择稳压电源，其输出功率应留有适当余量，特别是冲击性负载选型时余量要更大，具体选型安全系数见下表

负载性质	设备类型	安全系数	选择稳压电源容量
纯阻性负载	白炽灯、电阻丝、电炉等设备	1.25~1.5	1.25~1.5倍负载总功率
感性、容性负载	荧光灯具、风机、电动机、水泵、空调、电脑、电冰箱等	2 ~ 3	≥2~3倍负载总功率

大电感性、电容性负载（如电动机、电脑）环境下，选型时应考虑负载的起动电流特别大（达额定电流的5~8倍），所以选择稳压器容量时应是负载功率的2.5~3倍。

如：三相电机2.2kW 1台，5.5 kW 1台，选用稳压器时，容量≥（2.2kW+5.5 kW）×2.5=19.25 kVA，即至少要选用三相SJW-20 kVA以上产品的稳压器。

2、非补偿式稳压电源输出容量曲线

自耦式稳压器(单相0.5kVA~3kVA、10k卧式及以下，三相9kVA及以下)当输入相电压低于198V时，输出容量就开始下降；输入相电压等于160V时，下降到稳压器额定容量的50%。所以在电源电压的低端特别要注意减轻负载降额使用，以免使稳压器过载烧毁；

自耦式稳压器能够同时输出220V和110V两种电压。但即使是全部由110V输出时，稳压器所带负载也不能超过额定容量的50%，否则就是过载使用。

稳压器过载能力表

过载（%）	不允许超过时间（min）
20	60
40	30
60	5

3、欧阳华斯稳压器其他注意事项

三相稳压器属于各相分调式工作，允许负载有一定的不平衡。但在作单相或三相电源时，每相输出最大容量为整机标称容量的三分之一，任何一相都不可以超载使用。

非常规输入、输出电压范围的产品可以订做，但输出容量要特别规定。

五、欧阳华斯稳压器常见故障及维护

序号	故障现象	故障原因	排除方法
一	稳压器有电压输出但不稳压（电压表指示不稳定）	1.电压表坏或不准确	用万用表测量输出电压，确定电压表是否指示准确，如损坏或不准确予以更换。
		2.输入电压不在160V~250V范围内，碳刷处于极限位置，本机已不能调节	如输入电压超出范围，则要调整外界输入电压
		3.接线错误（未接零线）	三相稳压电源为三相四线制接线，输入必须接零线（三相1.5kVA～4.5kVA产品输入如果未接零线，则输出电压可能会出现400多伏线电压或300多伏线电压的情况）
		4.线路板采样电压不准	调节线路板上的电位器（顺调升压，反则降压）
		5.产品积尘过多造成碳刷卡死	清理产品里面的灰尘，对线圈磨面进行打磨，确保表面光洁
		6.线路板坏	更换线路板
		7.电机短路或卡死，电机不转	更换电机
		8.负载为频繁启动的感性或容性负载	改变负载启动方式、增大稳压器或电源的容量
		9.补偿线圈零线虚焊（线松动）	重新焊接零线
二	稳压器无电压输出（电压表不指示）	1.过压或欠压造成无输出。输入电压不在范围内，面板相关指示灯点亮	调整外界输入电压
二	稳压器无电压输出（电压表不指示）	2.三相产品输入未接零线或缺相,输出接触器未吸合，无电压输出，线圈上的碳刷无规则转动，碳刷限位开关声响，可能出现过压、欠压指示灯无规律亮等现象	严格按照三相四线制接线方法接线

续表

二	稳压器无电压输出（电压表不指示）		3.线路板坏或接插件老化接触不良	检查线路板接插件是否松动或氧化生锈，如无异常则可能是线路板损坏，需更换线路板
			4.线圈损坏（用户选型过小或长期过载造成线圈短路损坏）	按上述选型方法合理选用稳压器容量
			5.插头未插牢，无输入电压	检查电源插座，使插头插牢。
			6.保险丝烧	换上备用的同规格的保险丝
			7.输出接触器坏	更换接触器
			8.输出接触器频繁动作，导致无电压输出	控制线路板坏，更换线路板
三	稳压器不能正常调压（碳刷不调节）		1.线路板坏或电机坏	更换线路板坏或电机
三	稳压器不能正常调压（碳刷不调节）		2.无输入电源	检查输入电源是否正常（接线是否牢固，是否有缺相等）
四	稳压器空载正常但带负载不能正常工作		1.零线接触不良	检查零线
			2.零线错接成地线	更换接好零线
			3.负载大，造成输入电压低于稳压范围	增大稳压电源容量，对于感性负载按负载容量的2～3倍选取。
			4.输入电线太长或截面积不够,线路压降大	采用铜芯电线,或适当增加导体的截面积。
	稳压器带载后产品温升高，线圈有焦味		5.负载过重，超负荷运行	减小负载或选用大容量的稳压电源
	稳压器带载后产品温升高，线圈有焦味		6.输入电压低（非补偿式稳压器在输入电压低于198V时，要降额使用）	减小负载或选用大容量的稳压电源
五	产品机壳漏电		地线和零线接反	将地线和零线分别按正确方法接入
六	稳压器产品有输出，但三相输出误差较大		1.三相输入电压误差大或三相输出负载不均匀	检查输入电压和三相输出输出负载情况
六	稳压器产品有输出，但三相输出误差较大		2.线路板上输出电位器调节有误差	调节输出电位器，使每相输出相电压为220V（调节电位器时，以火线与零线间电压为准）
七	稳压器开机后电机走到极端位置（碳刷打到微动），不能复位		1.线路板上的三极管烧坏，不能正常取样（如9012；9013；8550等烧坏都会出现此情况）	更换线路板
			2.微动开关坏或卡死	更换微动开关
			3.电机内部短路	更换电机
八	稳压器开机后不能正常启动		碳刷处于线圈低端，常发生在停电后来电,如果停电前电压过低，当电压正常再来电时由于线圈也是感性负载，电流冲击过大易造成保险丝烧坏导致产品不能正常启动	先关机，检查保险丝是否烧坏，用螺丝刀将碳刷拨到线圈中间位置，再开机
九	稳压电源内部有异常噪音	碳刷走动时发出明显的“咔哧” 噪音或碳刷与线圈之间打火	碳刷与线圈接触不良造成，产品积尘或其它原因造成线圈磨面不平、不清洁或氧化	清除灰尘或其它杂质，如不能消除，用细砂纸将线圈氧化部分及碳刷小心打磨，使碳刷与线圈接触良好。
		线圈发出噪声	负载大或铁芯松动	减小负载或更换线圈
		电机噪声	齿轮磨损或脱位	更换电机或配合装好齿轮
		输出接触器响	接触器铁芯有杂物或污垢、灰尘	擦除干净或更换接触器
